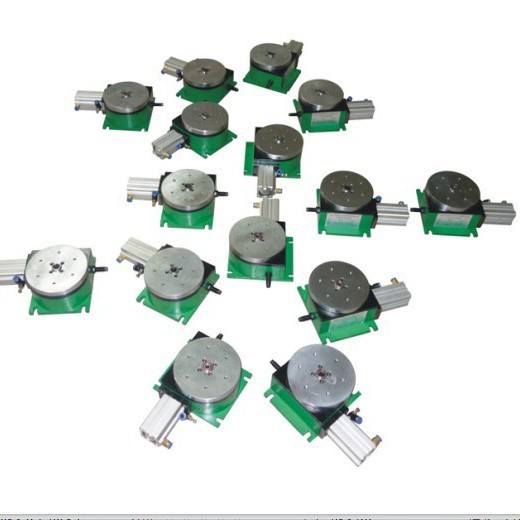

高精度分度盘简介及基本参数

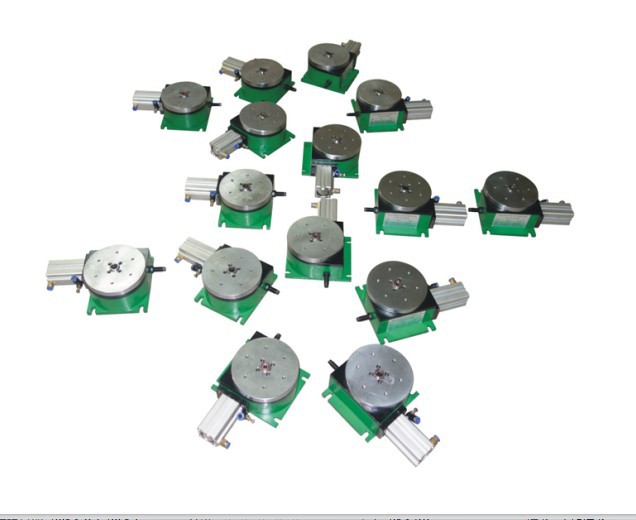

- 1. 深圳金万年电子生产的精密气动分度盘其系列型号有：140型，180型，250型，320型,400型等。安装控制简单，利用空压或液压作动力，配合（电磁阀.单片机.PLC）及控制回路。
2.分度盘运动状态时，分度盘面依照工艺要求作分割等份旋转，盘面运转平稳无升降起伏变化，转盘旋转平面跳动<0.06,角精度+/-15”
3.反应速度快，可与攻牙机，螺丝拧紧机，钻床，铆钉机，超声波，烫金，丝印、移印，CNC数控加工或其它工作机配合，完成自动生产，加工，组装的功能。
4.其工作位调整简单，标准等份有4.6.8.12.24等数种，分度盘旋转盘面可根据工艺需要在360°范围内，顺时针或反时针方向依次转动。
5.负荷承载后惯性大时，冲击力加重亦无移位现象。
6.基本参数如下：
基本参数如下：
|
型号
|
140
|
180
|
250
|
320
|
400
|
600
|
|
中心高
|
86
|
105
|
115
|
125
|
126
|
132
|
|
转盘厚度
|
15
|
20
|
25
|
25
|
25
|
25
|
|
底座规格
|
140*160
|
180*220
|
250*290
|
320*380
|
400x460
|
600x680
|
|
底座螺孔距
|
120*140
|
150*200
|
200*270
|
250*350
|
300x430
|
500x640
|
|
转盘直径
|
140
|
180
|
250
|
320
|
400
|
600
|
|
面板OD
|
260
|
300
|
450
|
600
|
700
|
1000
|
|
气缸直径
|
32
|
40
|
50
|
63
|
80
|
125
|
|
最大扭拒
|
12
|
21
|
69
|
150
|
200
|
450
|
|
最大负载KG
|
25
|
40
|
80
|
120
|
180
|
400
|
|
分度精度
|
+/-15”
|
|
|
|
回转方向
|
顺时针/反时针
|
|
|
|
流体压力
|
0.5-0.7MPa
|
|
|
|
标准等份
|
3/4/5/6/8/10/12/20/24/48
|
|
|
|
