[ 商业 ] 50KN电子万能试验机 5吨拉力试验机1铜杆2铜丝拉力机抗张强度测试

K-LDW   50KN电子万能试验机 5吨拉力试验机12铜杆铜丝拉力机抗张强度测试

 一、概述：

1.1.电脑式材料试验机，系全电脑系统控制，用于成品或材料之拉伸、压 缩、弯曲…等静态物性之试验，由电脑输入、控制、执行：

(1)等速率控制

(2)持续负荷功能

(3)真应变速率控制

(4)试验完成后，自动停机功能

(5)自动变换试验容量选择功能

(6)过负载、限电流保护装置

(7)定行程、荷重及迟滞性控制

(8)可与标点延伸计配合，区分全程位移与标距延伸量测等功能测试。

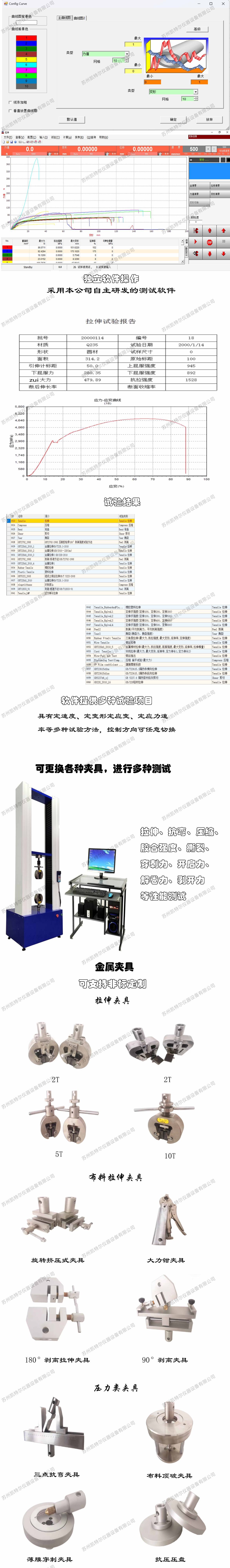

 1.2.测试结果资料处理系统，可提供标准量测资料及图形分析功能，及可依各类测试规范，自行设定测试模组等，多种不同功能软体供选择，具各种单位显示转换功能，及使用彩色显示，及交谈式控制，操作简易、实用。

 1.3.本试验机适用之工业包括：橡胶、塑胶、鞋业、造纸、包装、机械五金、建材、汽车零件、电线电缆等行业，适用产品如：自行车、机车、球拍、球棒、建筑五金等材料、零件、链条、齿轮、钢材、陶瓷、复合材料、塑胶、绵纱、不织布、织带、电线等制品，均可作物性检验。

二、原理：

本试验机主要由电气和机械两部分组成；机械部分以电气部分之电机为原动力，利用电机之正反转，通过蜗轮与减速机将速度降到试验所需之速度，再经丝杆传动，带动中联板上下移动配合夹具实现夹具之拉压过程。试样经拉伸、压缩、撕裂或其它形式的破坏后可由显示器上直接读出拉力、压力值、撕裂力值或其它形式的力值，以求得所需之试样之物性。

三、主要技术参数：

四、依据及适用标准：

①  本试验机符合GB/T16491-96与JB/T17797-95，GB/T228-2002，GB/T16825-1997之国家标准

② 本试验机适用CNS 1278、 CNS 742、CNS 1279、CNS 8635、CNS 12915等国家地方标准及ASTM D2209、ASTM D2212、ASTM D5035、DIN 53328、SATRA TM29、SATRA TM108、SATRA TM113、EN 344：5.1、BS 5131：5.4等国际标准。

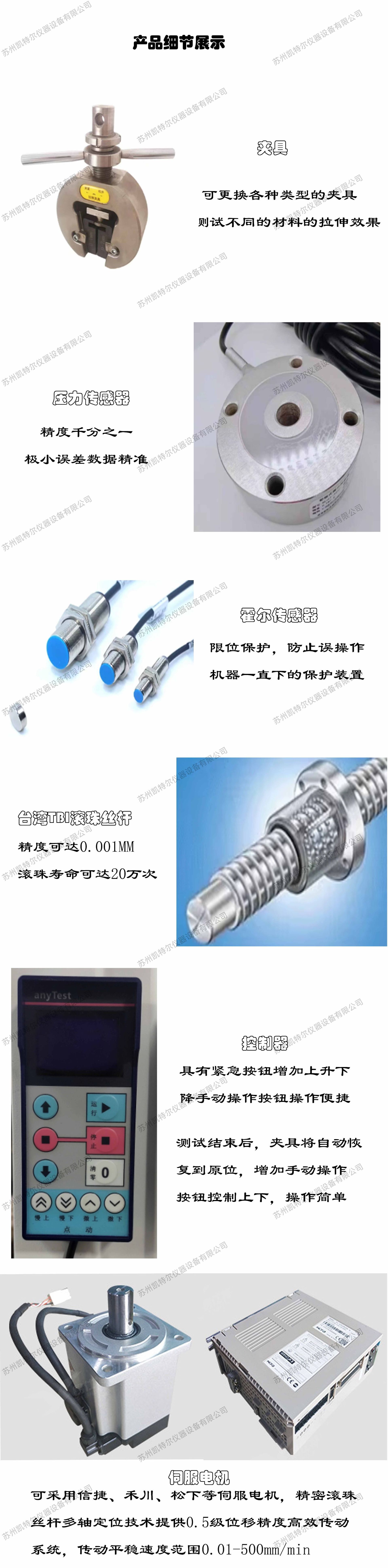

 五、仪器结构说明:

1、编码器:记录材料的变形数据

2、上顶板:固定整台机器

3、外罩: 装有滚珠丝杆和传动导杆

4、中联板: 上夹具装于此,经丝杆带动可上下移动

5、高精度测力系统:此荷重元用以吊挂试件幷配合显示器将所测值显示出       来

6、机座:固定机体,内装传动系统

7、测试按钮：控制设备运行测试

8、微机系统：完成整机实验参数的设定，工作状态的控制，数据采集分         析，及列表打印试验结果等强大功能

9、行程控制杆：超行程设定限动装置及超负载安全设定功能

9、丝杆与螺杆：带动中联板上下移动，使夹具达到拉伸，弯折效果

六、主要配置清单：

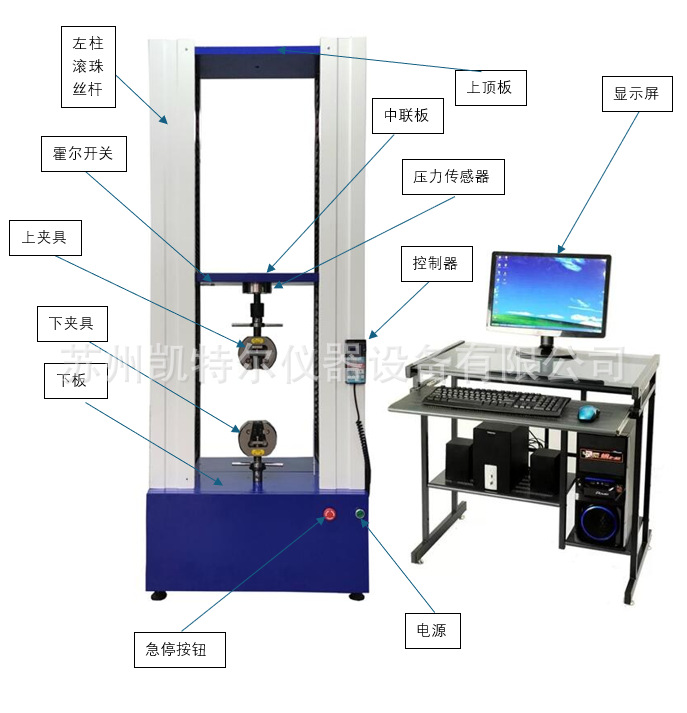

                                                                     产品结构图
