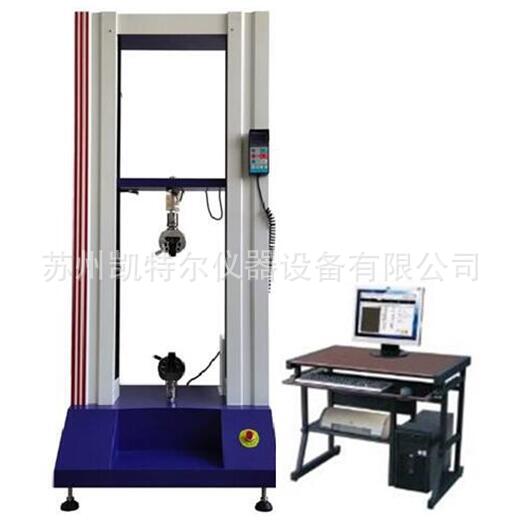

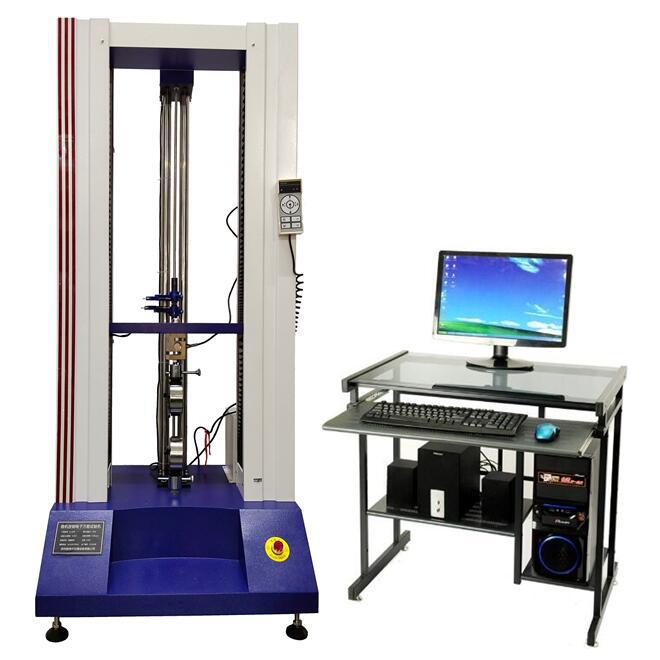

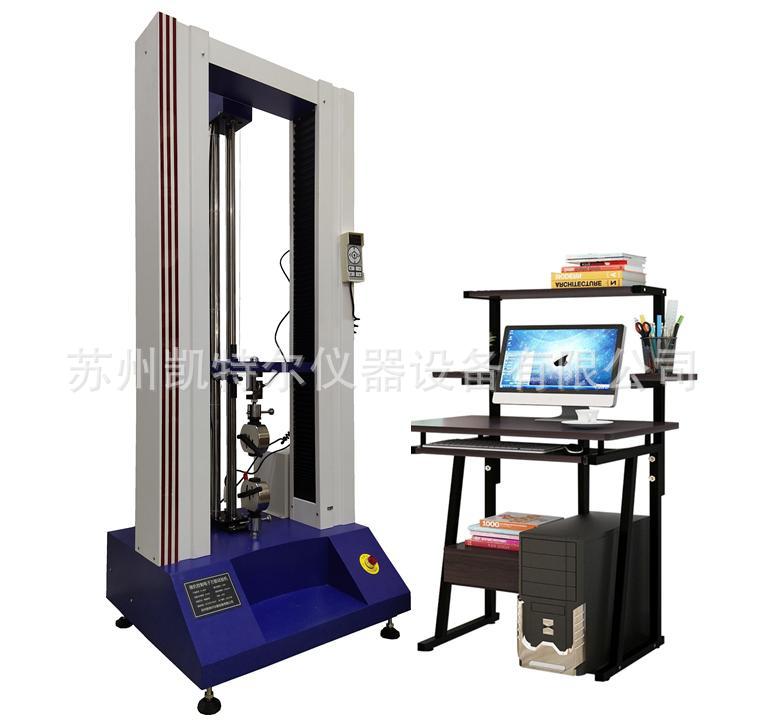

K-LDW 金属万能试验机5KN电线电缆微机控制电子万能试验机 拉力抗张强度
一、概述：
1.1.电脑式材料试验机，系全电脑系统控制，用于成品或材料之拉伸、压缩、弯曲…等静态物性之试验，由电脑输入、控制、执行：(1)等速率控制(2)持续负荷功能(3)真应变速率控制(4)试验完成后，自动停机功能(5)自动变换试验容量选择功能(6)过负载、限电流保护装置(7)定行程、荷重及迟滞性控制(8)可与标点延伸计配合，区分全程位移与标距延伸量测等功能测试。
1.2.测试结果资料处理系统，可提供标准量测资料及图形分析功能，及可依各类测试规范，自行设定测试模组等，多种不同功能软体供选择，具各种单位显示转换功能，及使用彩色显示，及交谈式控制，操作简易、实用。
1.3.本试验机适用之工业包括：橡胶、塑胶、鞋业、造纸、包装、机械五金、建材、汽车零件、电线电缆等行业，适用产品如：自行车、机车、球拍、球棒、建筑五金等材料、零件、链条、齿轮、钢材、陶瓷、复合材料、塑胶、绵纱、不织布、织带、电线等制品，均可作物性检验。
二、原理：
本试验机主要由电气和机械两部分组成；机械部分以电气部分之电机为原动力，利用电机之正反转，通过蜗轮与减速机将速度降到试验所需之速度，再经丝杆传动，带动中联板上下移动配合夹具实现夹具之拉压过程。试样经拉伸、压缩、撕裂或其它形式的破坏后可由显示器上直接读出拉力、压力值、撕裂力值或其它形式的力值，以求得所需之试样之物性。
三、主要技术参数：
|
最大试验力
|
30KN/10KN/20KN/50KN（可根据客户需求定制）
|
|
感测方式
|
高精度轮辐拉压式荷重元
|
|
显示器
|
电脑显示器显示
|
|
多国语言
|
英文 、简体/繁体中文、日语、西班牙文、法文、德文 、俄文、葡萄牙文
|
|
整机精度
|
0.5级
|
|
荷重精度
|
0.5级（±0.5℅）
|
|
单位切换
|
N（牛顿）、KGF（千克）、LBF（英磅）、G（克）等
|
|
有效行程
|
800mm（即扣除夹具后的）
|
|
最大试验宽度
|
400mm
|
|
传动控制方式
|
交流伺服电机
|
|
测试速度
|
无级调速（0.01～500mm∕min）
|
|
外形尺寸约
|
730mm×580mm×1850mm（长×宽×高）
|
|
重量约
|
220kg
|
|
保护装置
|
上下限位保护 、电源短路或漏电保护 、荷重元超负荷保护
|
|
额定电压
|
AC220V
|
|
额定频率
|
50Hz
|
|
夹具
|
金属拉伸夹具一套
|
四、依据及适用标准：
① 本试验机符合GB/T16491-96与JB/T17797-95，GB/T228-2002，GB/T16825-1997之国家标准
② 本试验机适用CNS 1278、 CNS 742、CNS 1279、CNS 8635、CNS 12915等国家地方标准及ASTM D2209、ASTM D2212、ASTM D5035、DIN 53328、SATRA TM29、SATRA TM108、SATRA TM113、EN 344：5.1、BS 5131：5.4等国际标准。
五、仪器结构说明:
- 编码器.
- 上顶板:固定整台机器.
- 外罩: 装有滚珠丝杆和传动导杆。
- 中联板: 上夹具装于此,经丝杆带动可上下移动.
- 高精度测力系统:此荷重元用以吊挂试件幷配合显示器将所测值显示出来.
- 机座:固定机体,内装传动系统.
- 测试按钮
- 微机系统：完成整机实验参数的设定，工作状态的控制，数据采集分析，及列表打印试验结果等强大功能.
- 行程控制杆：超行程设定限动装置及超负载安全设定功能
- 丝杆与螺杆：带动中联板上下移动，使夹具达到拉伸，弯折效果.
六、主要配置清单：
|
